На одном из проектов по интеграции промышленного оборудования с корпоративными системами встал вопрос: как читать данные с датчиков в реальном времени и при этом сохранить совместимость с REST API внешних потребителей? Решение нашлось в связке Entaxy ION + OPC UA — два разных подхода к одной задаче, которые отлично дополняют друг друга.

В этой статье покажем оба сценария на работающем примере: подключаемся к программному симулятору датчика и передаём данные — через подписку на изменения и через REST-сервис по запросу.

Предварительные требования

Перед началом работы потребуются:

• Entaxy ION — версия 1.10.0 и выше
• JDK 11 — компонент Camel Milo требует Java 9+
• Prosys OPC UA Simulation Server — бесплатный симулятор промышленного оборудования (Community Edition)
• Postman или любой REST-клиент — для тестирования второго сценария

Что такое OPC UA и зачем он нужен

OPC UA (OPC Unified Architecture) — современный открытый стандарт передачи данных в промышленных сетях. Он обеспечивает защищённую и надёжную коммуникацию между устройствами, являясь аппаратно и платформенно независимым: один и тот же протокол одинаково работает на Windows, Linux, встраиваемых системах и промышленных контроллерах.

Ключевое понятие в OPC UA — Node ID (идентификатор узла): уникальный адрес переменной, метода или объекта в адресном пространстве сервера. Node ID состоит из пространства имён (namespace) и идентификатора. Поддерживаются четыре формата: строковый (s=), числовой (i=), GUID (g=) и байтовый (b=). Пример строкового Node ID: nsu=urn:prosys:SimulationServer;s=Sawtooth.

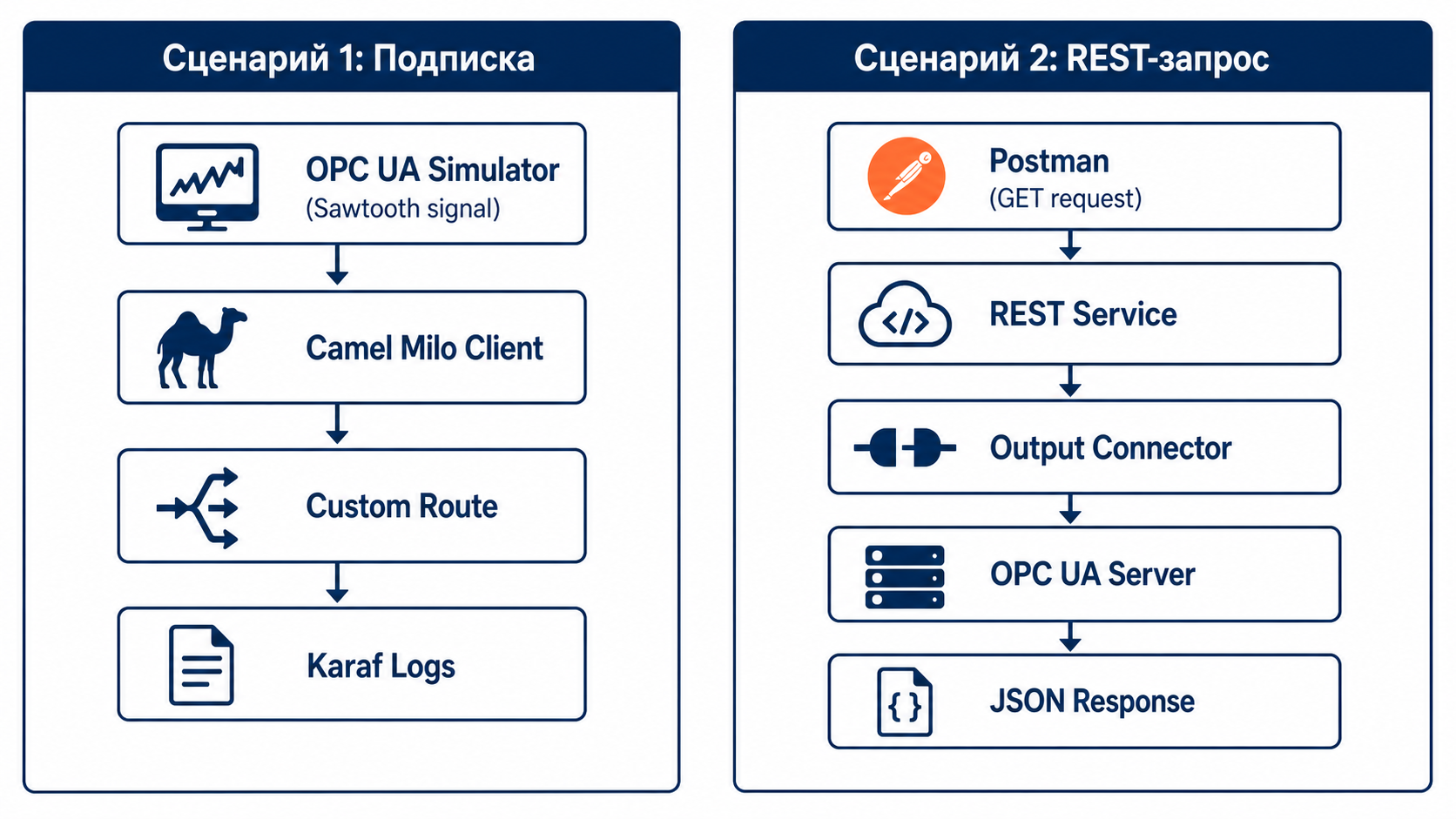

Архитектура решения

В демонстрации участвуют три компонента:

Entaxy ION — российская low-code платформа для создания интеграционных маршрутов. Под капотом — Apache Camel для маршрутизации и Apache Karaf как OSGi-контейнер. Поддержка OPC UA реализована через компонент Camel Milo (Eclipse Milo™ implementation).

Шаг 1. Проверка бандлов Camel Milo в Entaxy ION

Перед созданием маршрутов убедитесь, что необходимые бандлы для работы с OPC UA установлены и находятся в статусе Active.

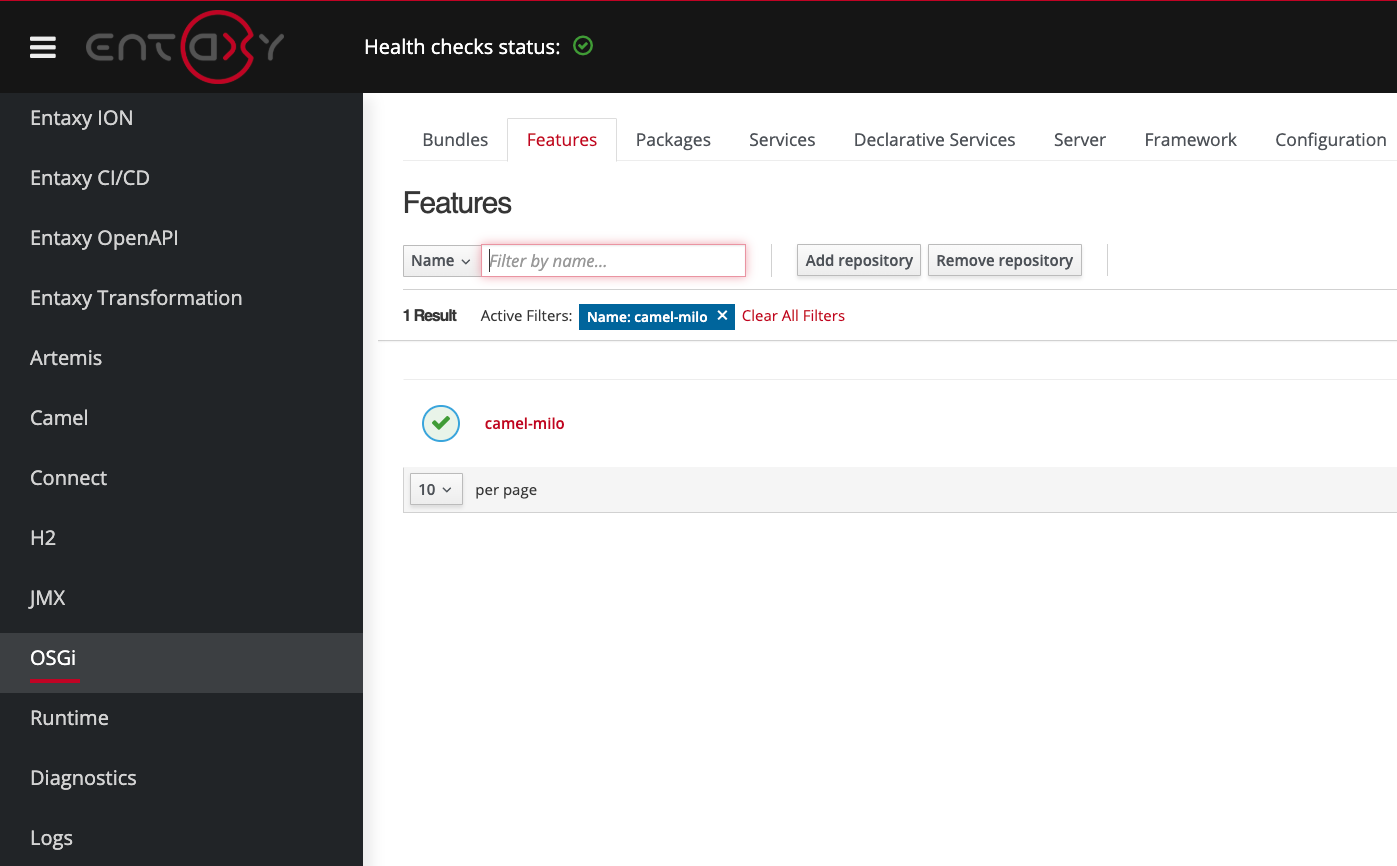

В веб-интерфейсе Entaxy ION перейдите в раздел Deployer → Bundles и найдите бандлы с именем camel-milo. Все они должны иметь статус Active.

Если бандлы camel-milo отсутствуют, обратитесь к администратору платформы для подключения репозитория entaxy-updates и установки компонента через раздел Deployer → Features. Прямая установка через feature:install camel-milo в Karaf Shell требует предварительной настройки репозитория с артефактами Entaxy.

Шаг 2. Настройка OPC UA симулятора

Скачайте и запустите Prosys OPC UA Simulation Server. После запуска:

1. На главной вкладке Connection найдите адрес OPC UA сервера вида opc.tcp://hostname:53530/OPCUA/SimulationServer — он понадобится для подключения клиента.

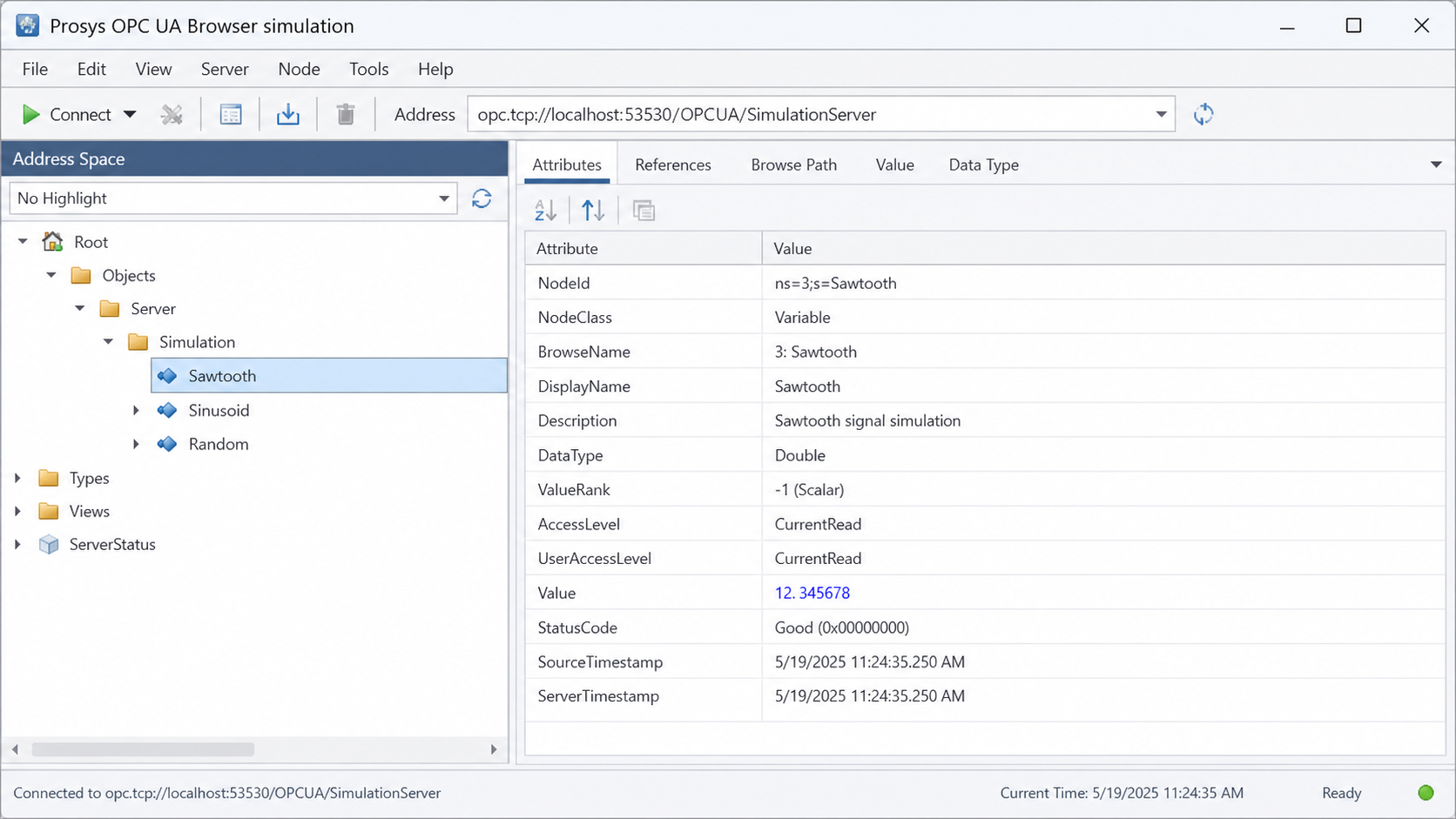

2. Перейдите на вкладку Objects → Simulation.
3. Выберите переменную Sawtooth (пилообразный сигнал).
4. На вкладке Attributes скопируйте значение NodeId.

Типичный NodeId переменной Sawtooth выглядит так:

ns=3;s=Sawtooth

Для использования в URI Camel Milo он записывается с указанием namespace URI:

nsu=urn:prosys:OPCUA:SimulationServer;s=Sawtooth

Сценарий 1: Подписка на изменения (Push-модель)

Этот способ подходит для систем мониторинга в реальном времени: данные поступают автоматически при каждом изменении значения узла OPC UA.

Создание профиля и входного коннектора

В Entaxy ION перейдите в раздел Профили, нажмите Add Profile и создайте профиль системы, назвав его, например, opcua-source.

Нажмите Add Connector, установите направление (IN) и тип CUSTOM. В настройках коннектора заполните поле Input route следующим маршрутом Apache Camel:

<route>
  <from uri="milo-client:opc.tcp://localhost:53530/OPCUA/SimulationServer
             ?node=RAW(nsu=urn:prosys:OPCUA:SimulationServer;s=Sawtooth)
             &amp;publishingInterval=1000"/>
  og message="OPC UA [Sawtooth] value: ${body}"/>
</route>

Разберём параметры URI:

Важно о RAW(...): значение параметра node содержит символы = и ;, которые имеют специальное значение в URI. Обёртка RAW(...) указывает Camel не экранировать содержимое, что обязательно для корректной работы.

Проверка в логах Karaf

После сохранения и запуска маршрута (кнопка Start в карточке профиля) откройте раздел Monitoring → Logs в Entaxy ION. При успешном подключении вы увидите поток значений:

INFO  route1 - OPC UA [Sawtooth] value: DataValue{
  value=Variant{value=42.857, dataType=Double},
  statusCode=StatusCode{name='Good'},
  serverTime=DateTime{...}
}
INFO  route1 - OPC UA [Sawtooth] value: DataValue{
  value=Variant{value=43.214, dataType=Double},
  statusCode=StatusCode{name='Good'},
  ...
}

Поле statusCode=Good подтверждает успешное считывание данных. Сообщения появляются с интервалом publishingInterval — раз в секунду.

Сценарий 2: Получение данных по REST-запросу (Pull-модель)

Второй сценарий — получение актуального значения по запросу. REST-сервис в Entaxy ION обращается к OPC UA через выходной коннектор и возвращает данные в формате JSON.

Создание профиля с выходным коннектором

Создайте профиль opcua-rest-provider. Нажмите Add Connector, установите направление (OUT) и тип CUSTOM. В настройках коннектора заполните поле Output route следующим маршрутом:

<route>
  <from uri="direct:getOpcValue"/>
  <to uri="milo-client:opc.tcp://localhost:53530/OPCUA/SimulationServer
           ?node=RAW(nsu=urn:prosys:OPCUA:SimulationServer;s=Sawtooth)"/>
  og message="OPC UA response: ${body}"/>
  <setBody>
    <groovy>
      def dv = request.body
      def val = dv?.value?.value
      def status = dv?.statusCode?.name ?: 'Unknown'
      return groovy.json.JsonOutput.toJson([
        nodeId   : 'ns=3;s=Sawtooth',
        value    : val,
        statusCode: status
      ])
    </groovy>
  </setBody>
  <setHeader name="Content-Type">
    stant>application/json</constant>
  </setHeader>
</route>

Здесь используется direct:getOpcValue — внутренняя точка вызова, которую будет дёргать REST-сервис. Блок <setBody> с Groovy-скриптом преобразует объект DataValue, возвращаемый Camel Milo, в JSON без необходимости создавать отдельный Java-класс процессора.

Создание REST-сервиса

В разделе Сервисы → REST нажмите Add Service и создайте публичный GET-эндпоинт. В настройках укажите путь, например /opcua/value, и привяжите его к маршруту direct:getOpcValue через параметры входного потока.

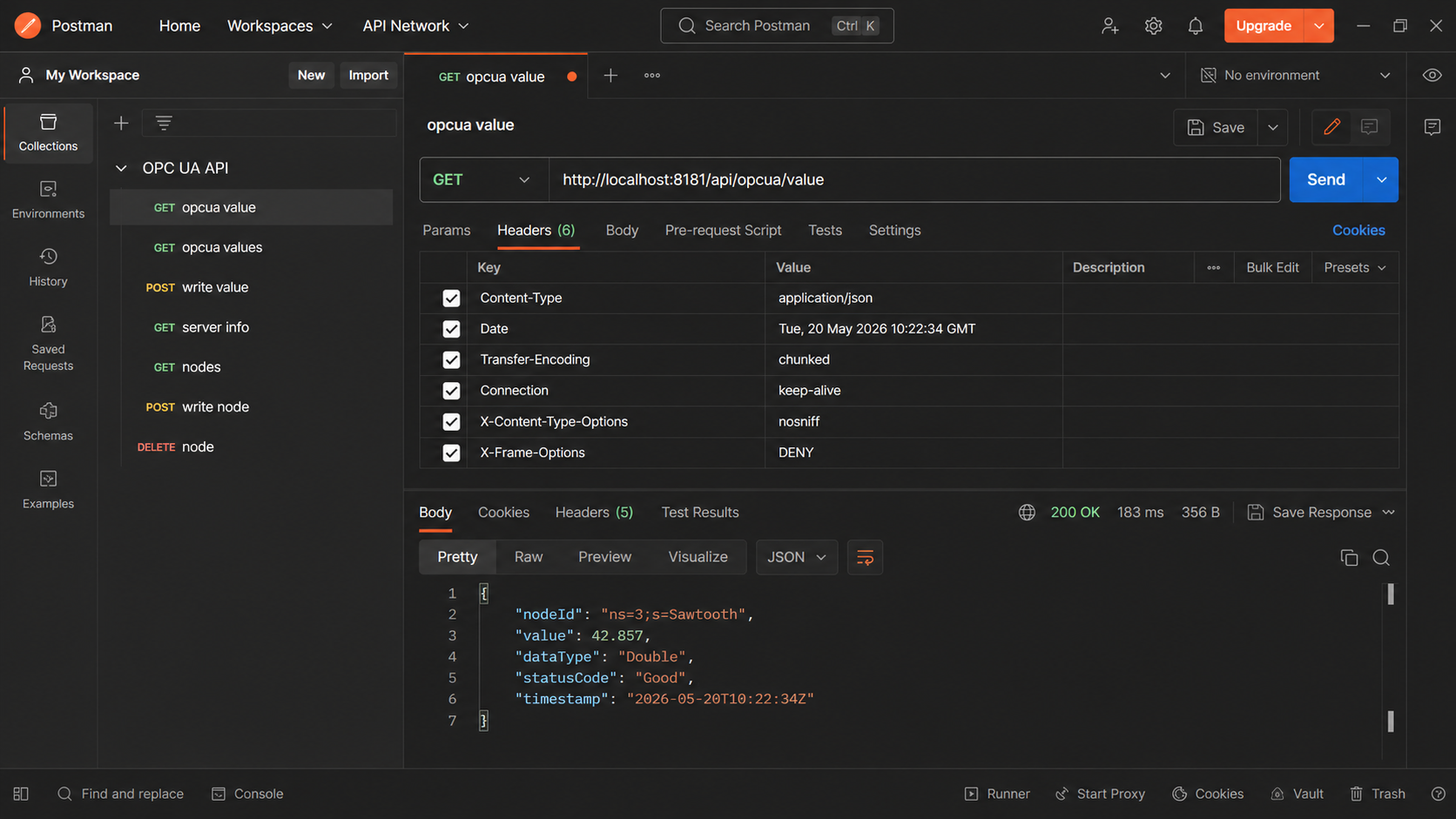

Тестирование через Postman

Выполните GET-запрос:

GET http://<host>/opcua/value

Ответ сервиса:

{
  "nodeId": "ns=3;s=Sawtooth",
  "value": 42.857,
  "statusCode": "Good"
}

REST-сервис вызывает маршрут выходного коннектора, тот обращается к OPC UA серверу, считывает актуальное значение и возвращает его JSON-ответом клиенту.

Сравнение двух подходов

Итог

Оба подхода взаимодополняют друг друга: подписка обеспечивает непрерывный поток для онлайн-мониторинга, а REST-сервис — удобный API для внешних систем, которым данные нужны по запросу. Вместе они позволяют Entaxy ION работать как с промышленным мониторингом, так и с корпоративными ИС — без написания кастомного кода на уровне протокола.

Компонент camel-milo поддерживает все форматы Node ID (строковый, числовой, GUID, opaque), настройку политик безопасности (TLS, аутентификацию) и работу в режиме клиента и сервера OPC UA — это делает Entaxy ION полноценным инструментом для IIoT-интеграции.
